高壓計量箱
JLS-10高壓計量箱
1. 概述
本產品用于50Hz、10kV戶外交流電力系統中作有功、無功電量計量，是老式油浸產品理想的換代產品。

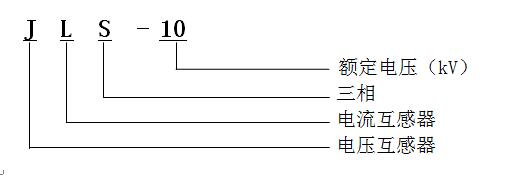

2. 型號及定義
3. 結構特點
◆采用具有耐電流、耐老化的硅橡膠真空澆注而成，外形采用防雨傘裙，表面爬電距離大，防雨、防塵、耐腐濁。
◆無油化、免維護設計。
◆抗過壓、抗污閃能力強。
◆電流互感器可配置為雙變比結構。
4. 技術參數
電壓部分技術參數
|
額定一次電壓（kV） |
設備最高電壓（kV） |
額定二次電壓（kV） |
準確級 |
額定二次負荷（VA） |
一次工頻耐壓（kV） |
|
10 |
12 |
0.1 |
0.2 |
20 |
42 |
電流部分技術參數
|
額定一次電流（A） |
額定二次電流（A） |
準確級 |
額定二次負荷（VA） |
額定短時熱電流倍數 |
額定動穩定電流倍數 |
|
5～600 |
5 |
0.2S |
10 |
100 |
250 |
5. 接線原理圖

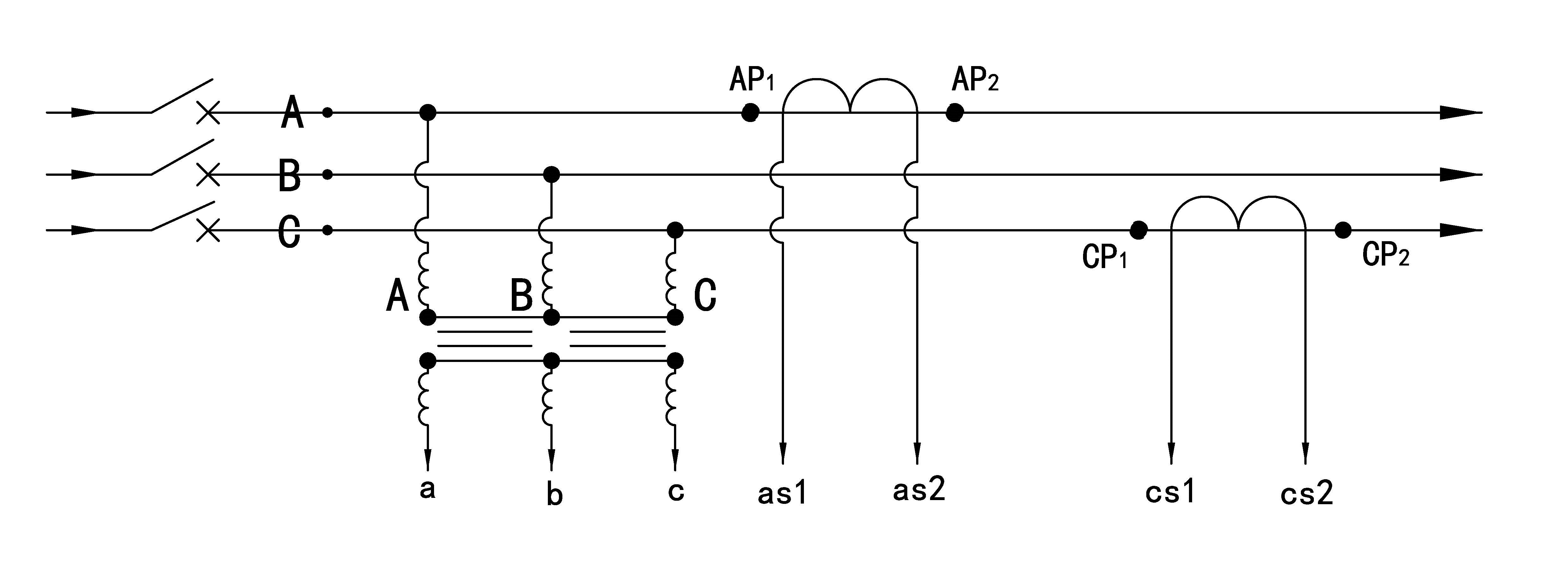

單變比接線原理圖

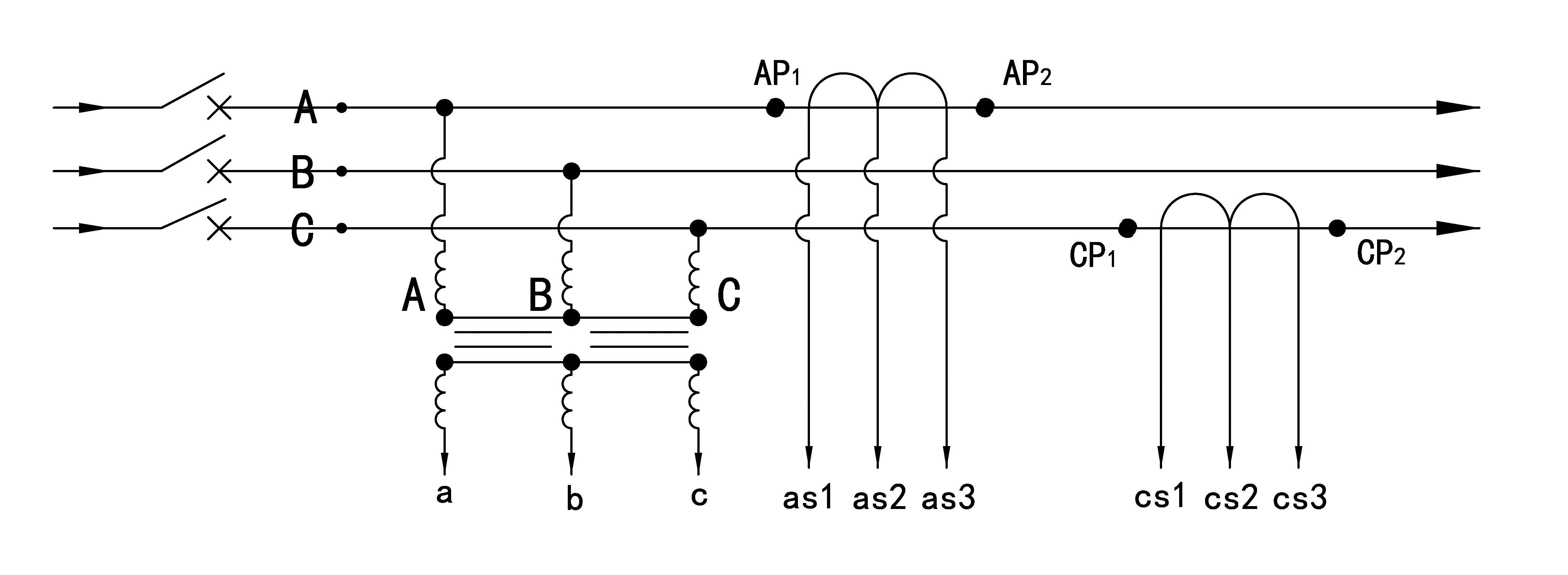

雙變比接線原理圖
6. 使用環境條件
|
名稱 |
參數值 |
|
溫度 |
-40℃～+55℃ |
|
濕度 |
≤95%，無凝露 |
|
海拔 |
≤2000米 |
|
污穢等級 |
Ⅳ級 |
|
覆冰厚度 |
≤20mm |
|
風壓 |
≤700Pa（風速≤34m/s） |
|
地震烈度 |
≤8度 |

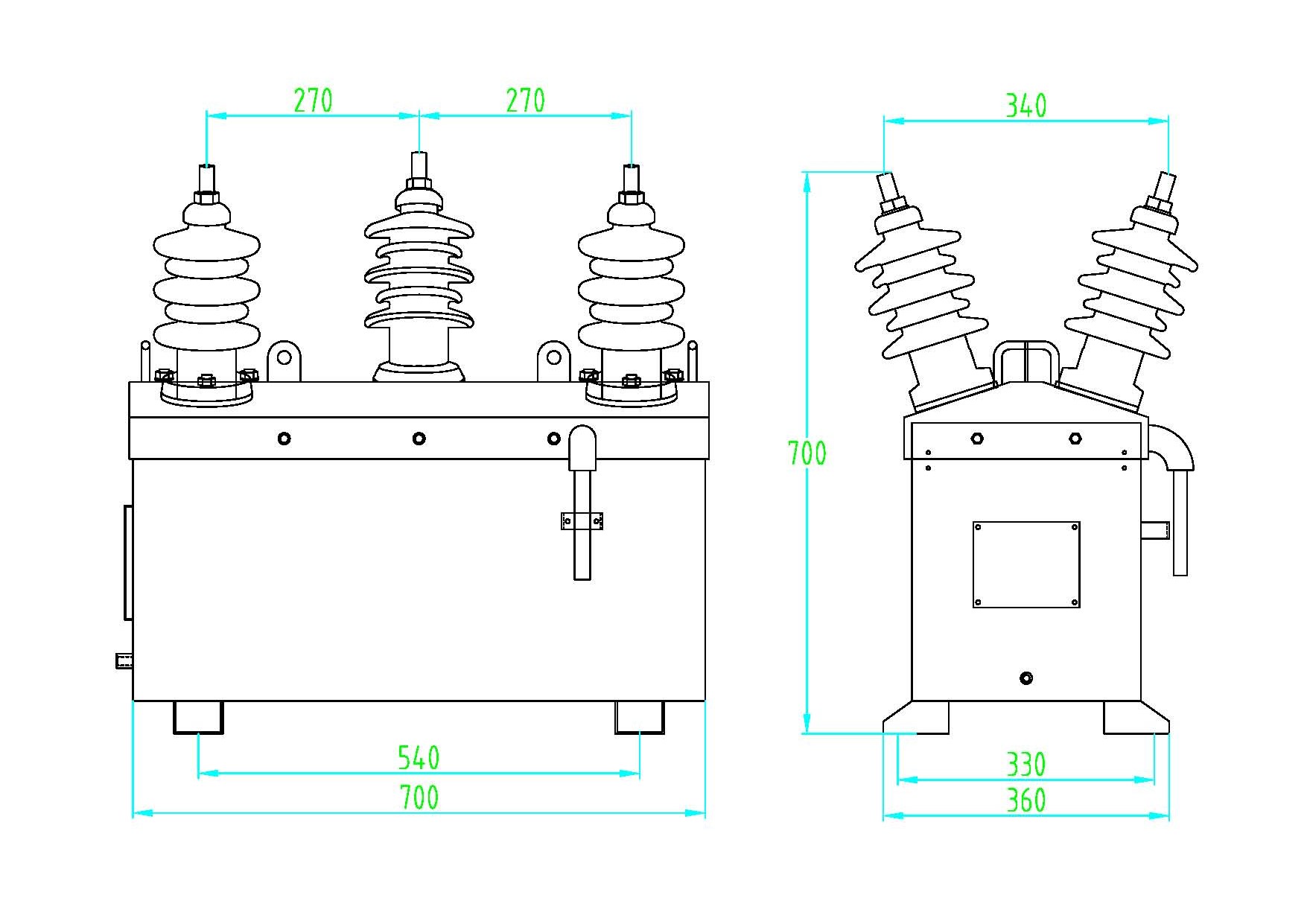

7. 外形及安裝尺寸
